Апгрейд видеокарт Asus Dual Evo на кулера 90 мм
Апгрейд видеокарт ASUS Dual GeForce GTX 1660 SUPER OC Edition 6GB GDDR6 EVO на кулера 90 мм.
Добрый день!
Представляю Вашему вниманию апгрейд системы охлаждения видеокарты Asus Dual EVO GTX1660 Super на стандартные кулера 90 мм на шарикоподшипниках.

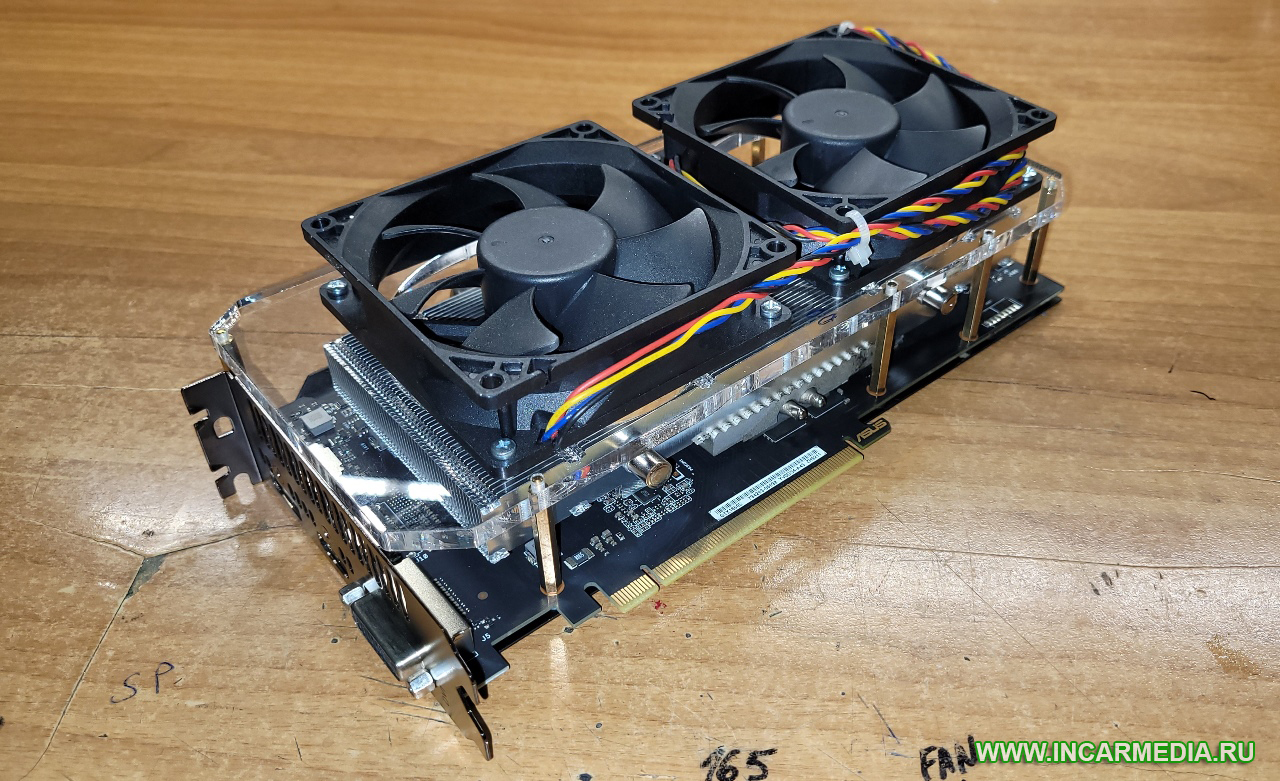

Общий вид.
Из-за очередного выхода из строя штатных кулеров фирмы FirstD, плохого качества, было принято решение изготовить переходник под 2шт 90 мм кулера.

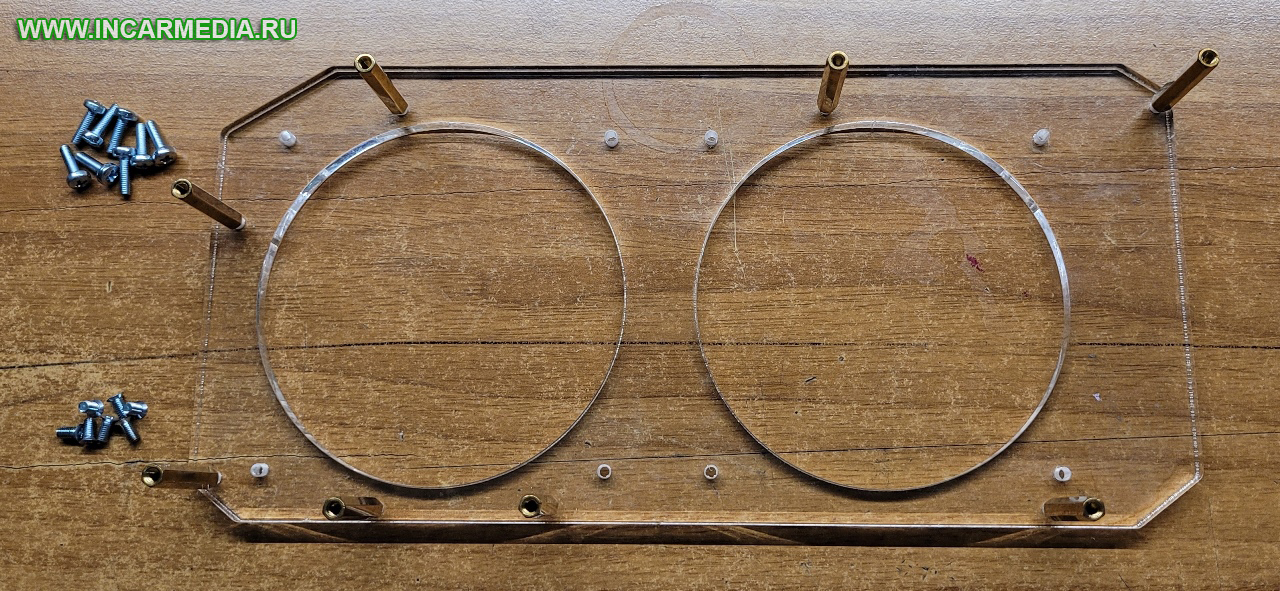

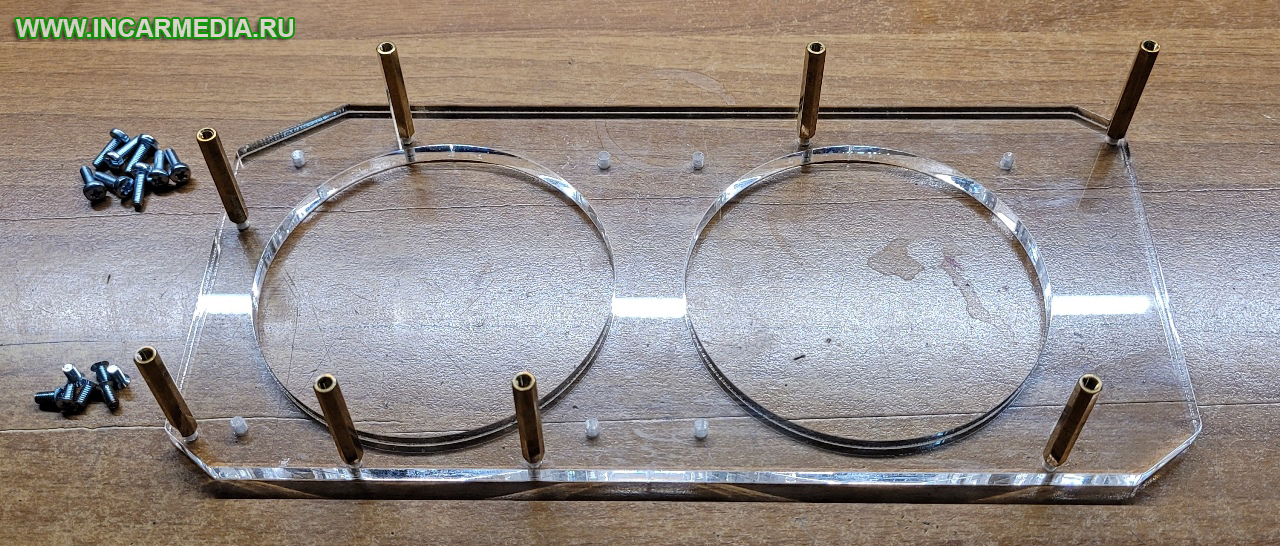

На фото ниже предварительно собранный переходник v1.0 из оргстекла, толщиной 6 мм.
Переходник представляет собой пластину пластика толщиной 6 мм с вырезанными крепежными отверстиями, с нарезанной резьбой М3, и отверстия диаметром 90 мм для стандартных кулеров.
Латуневые стоечки высотой 35 мм, ввернутые в переходник, служат для его крепления к плате видеокарты винтами М3х6.

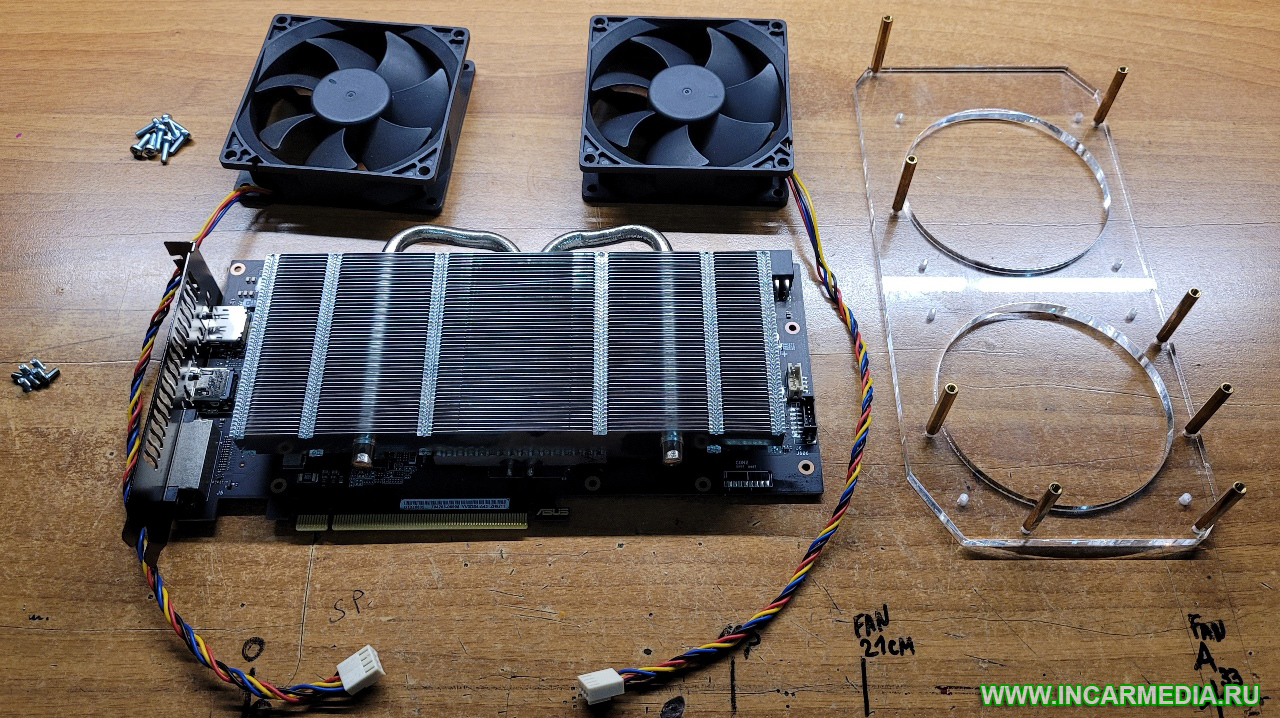

На фото ниже разобранная видеокарта, серверные кулера Delta 92мм 0,6А, переходник из оргстекла 6мм, крепежные винты.

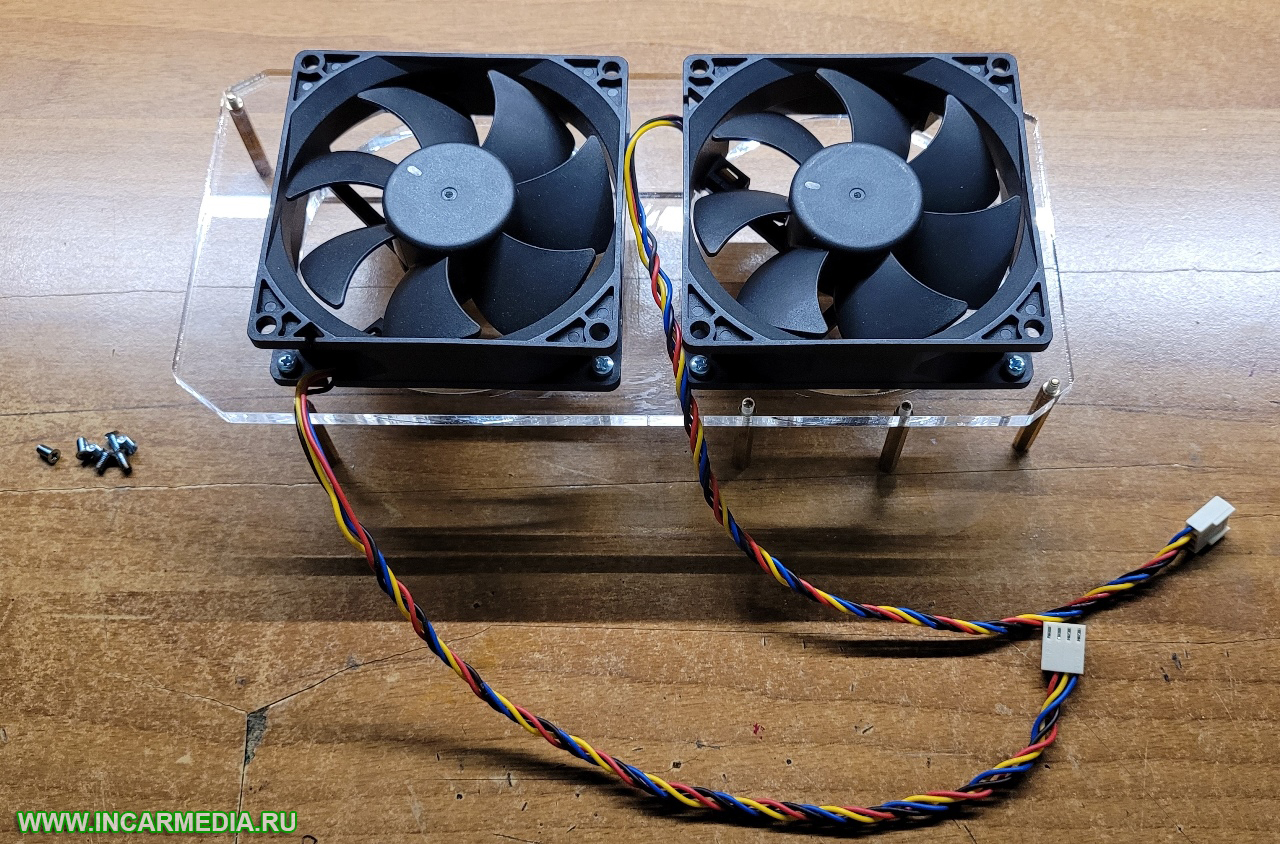

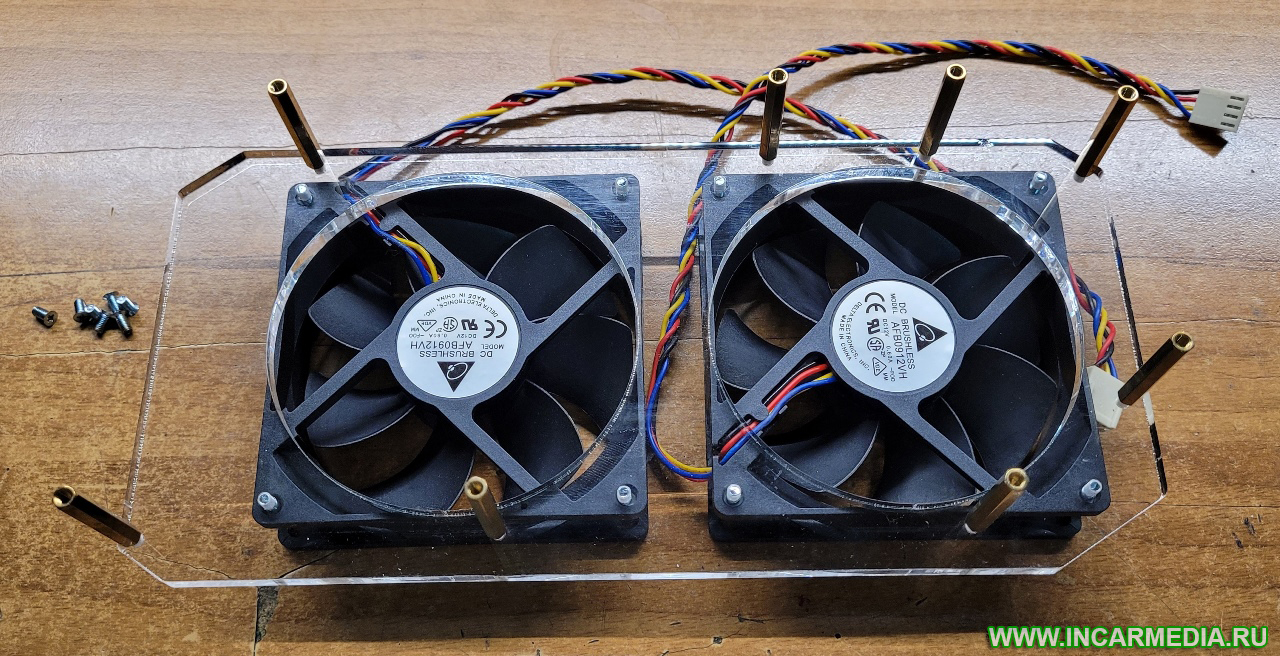

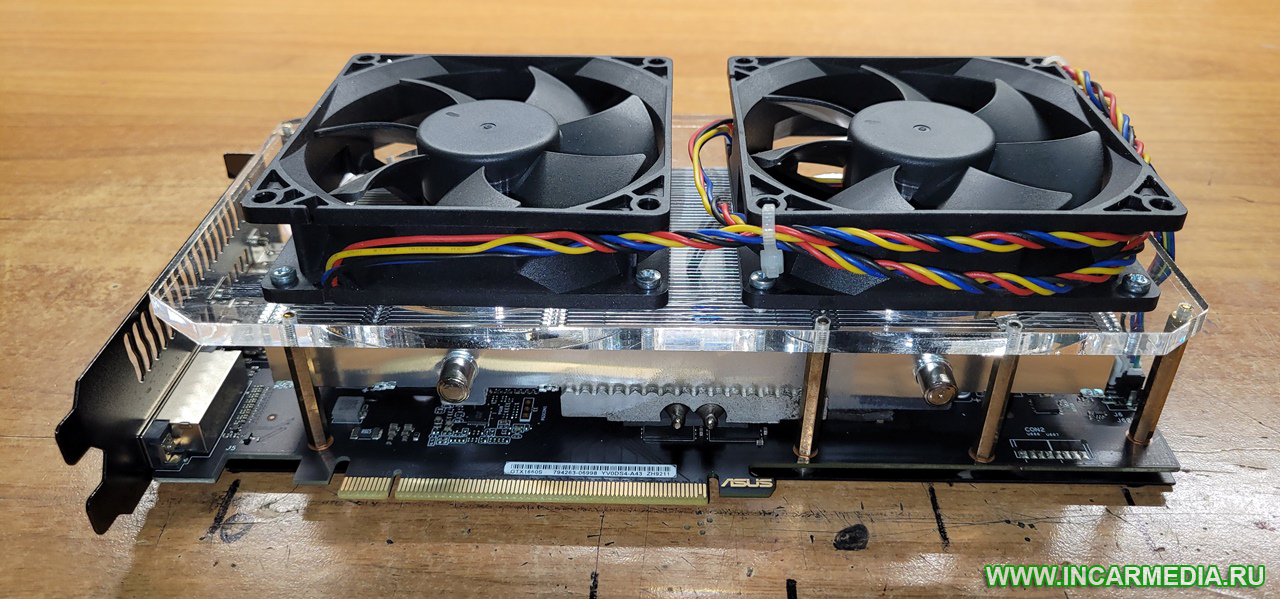

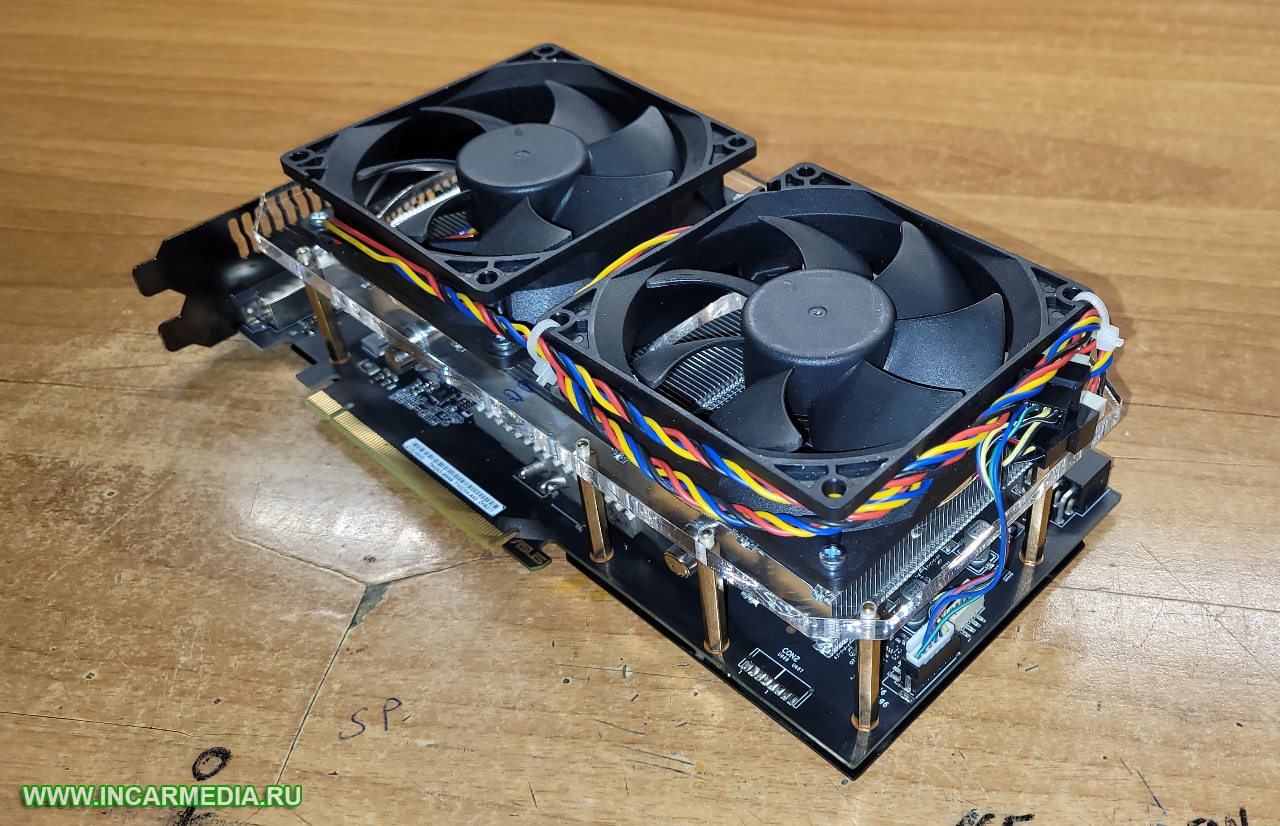

На следующих фото видим прикрученные кулера к переходнику.
Кулера прикручиваются стандартными винтами М3х12.

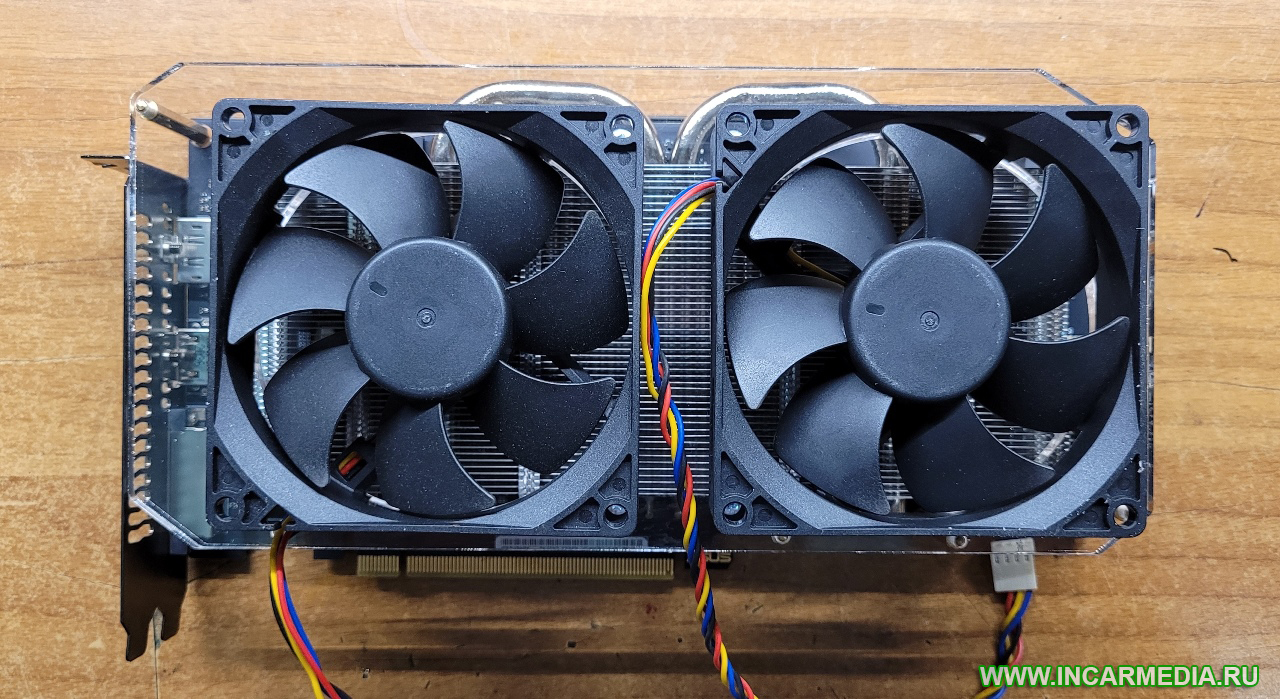

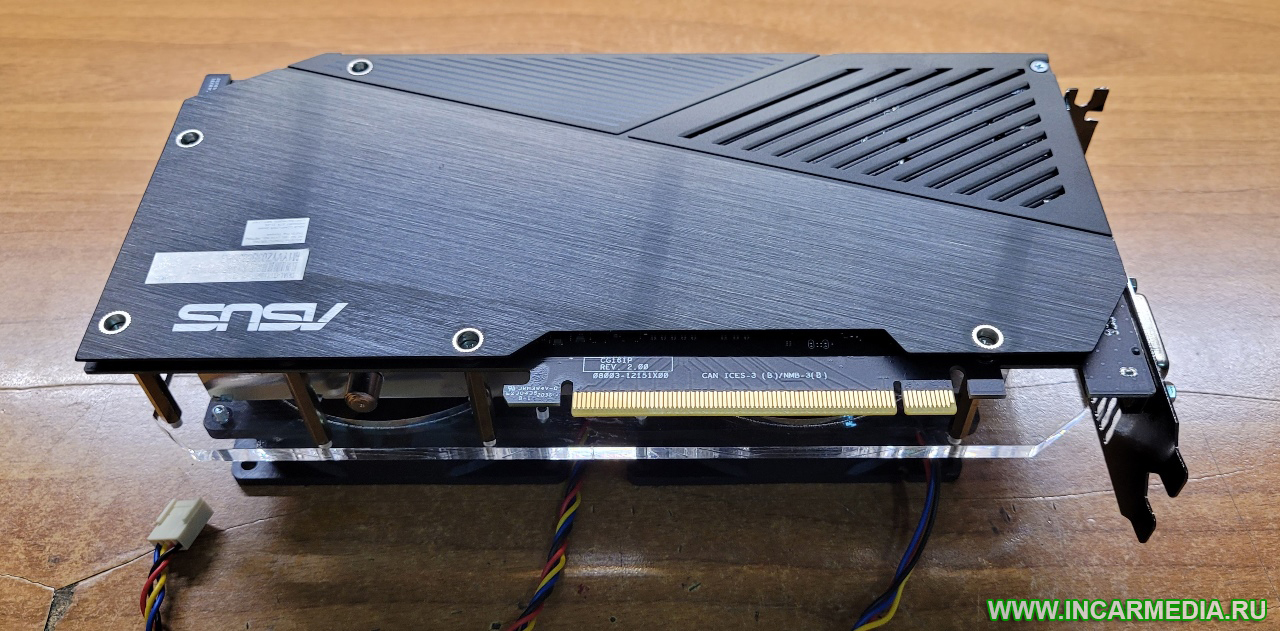

На фото ниже переходник под кулера, прикрученный к плате видеокарты совместно с бэкплейтом в штатных отверстиях.

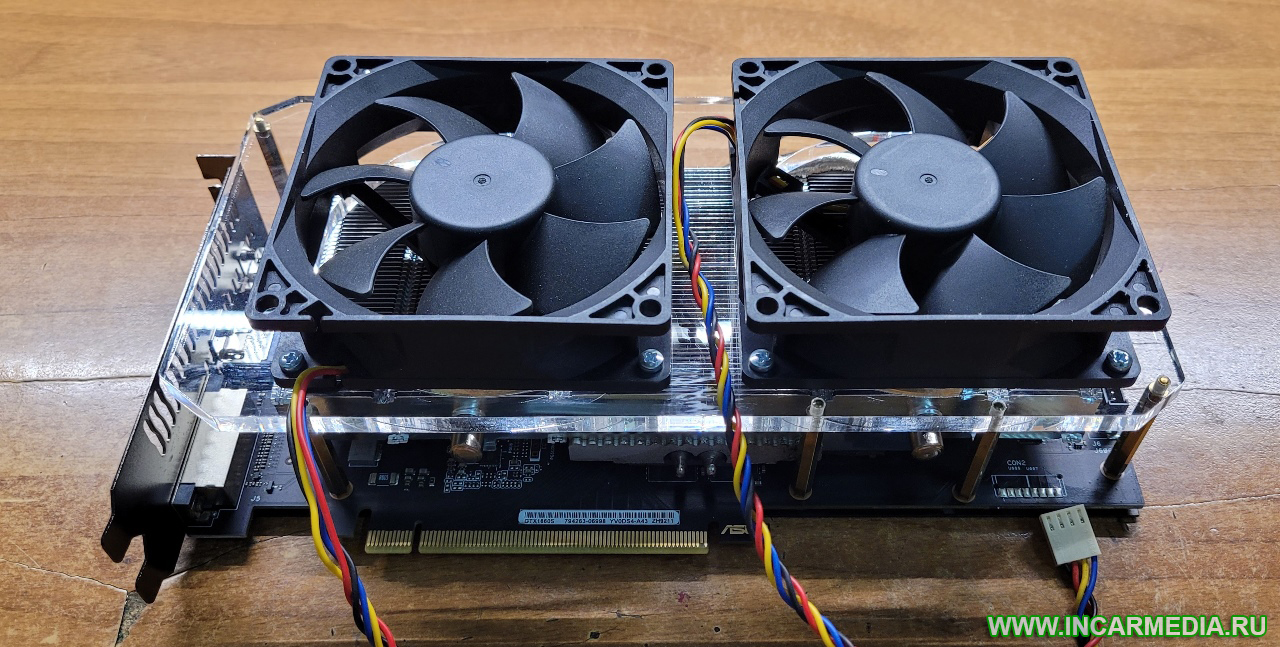

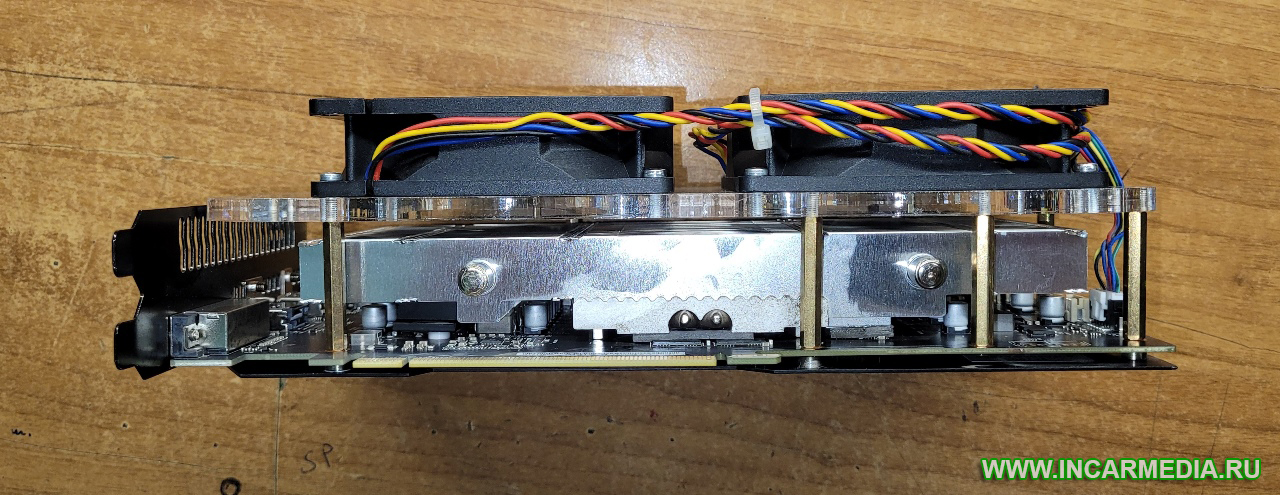

На фото ниже - вид сбоку, мы видим что пластина переходника с прикрученными вентиляторами, возвышается над радиатором видеокарты примерно на 5 мм, этого достаточно чтобы распределить воздушный поток, аналогично штатному крепежу штатной системы охлаждения.
Провода от кулеров притягиваются стяжками к самим кулерам, чтобы не мешались.
Для подключения новых кулеров к видеокарте, изготавливаем переходник из провода от неисправных кулеров, т.к. штатный разъем для подключения системы охлаждения нестандартный и приходится использовать то, что уже есть.

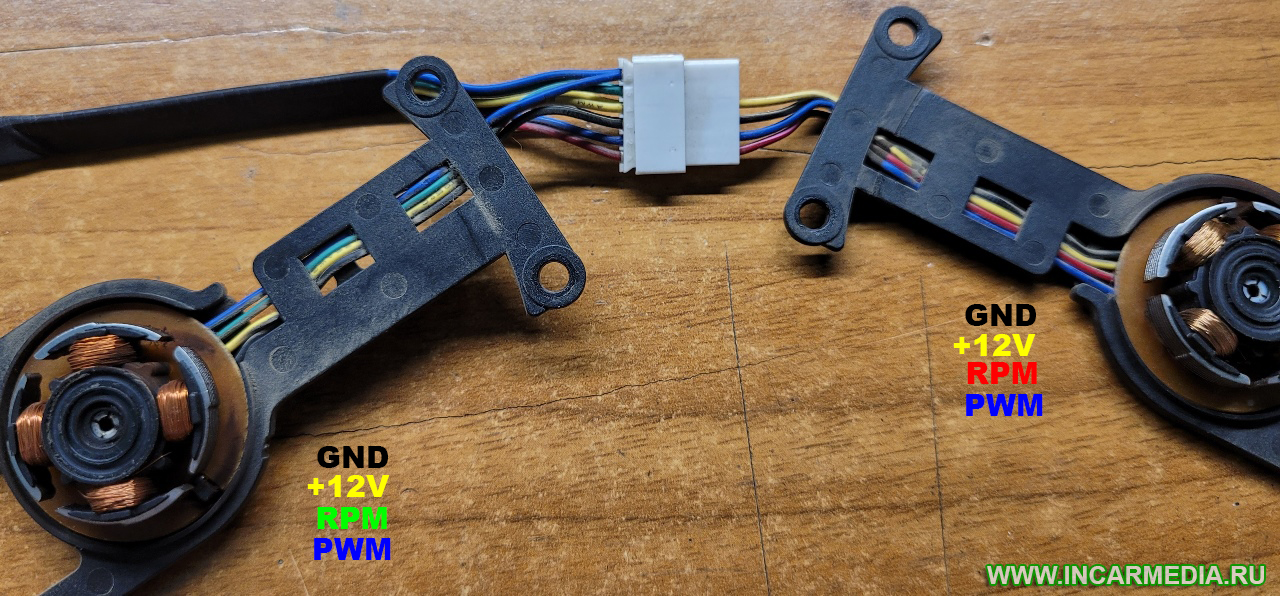

На фото ниже распиновка штатных кулеров видеокарты Asus Dual Evo GTX1660 Super.

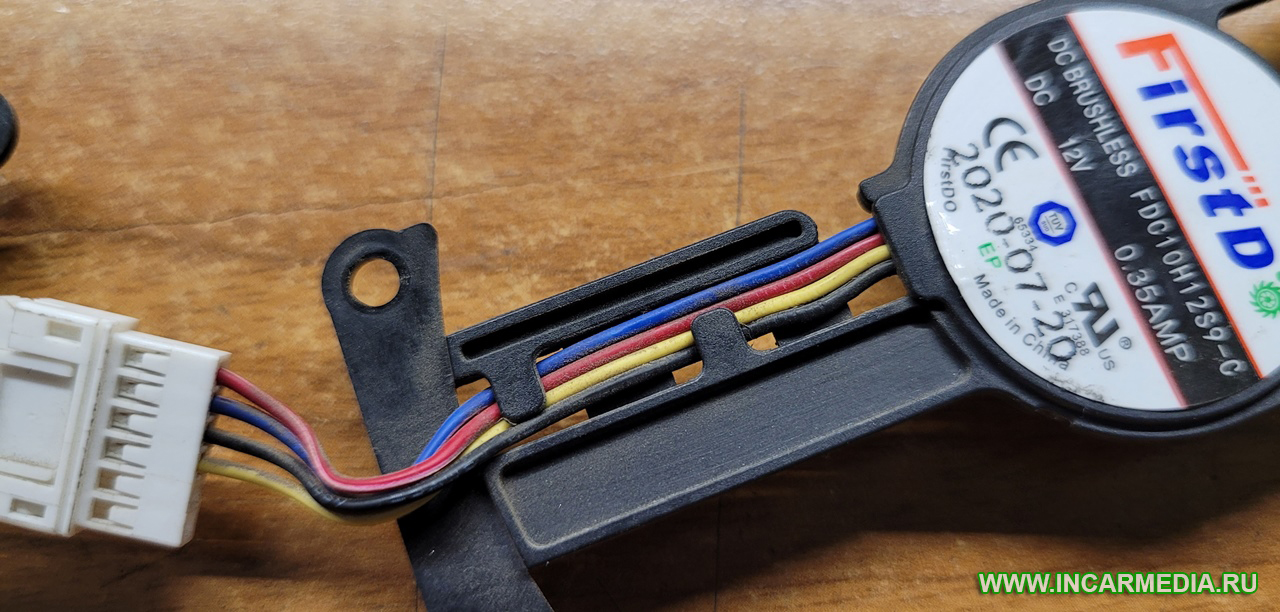

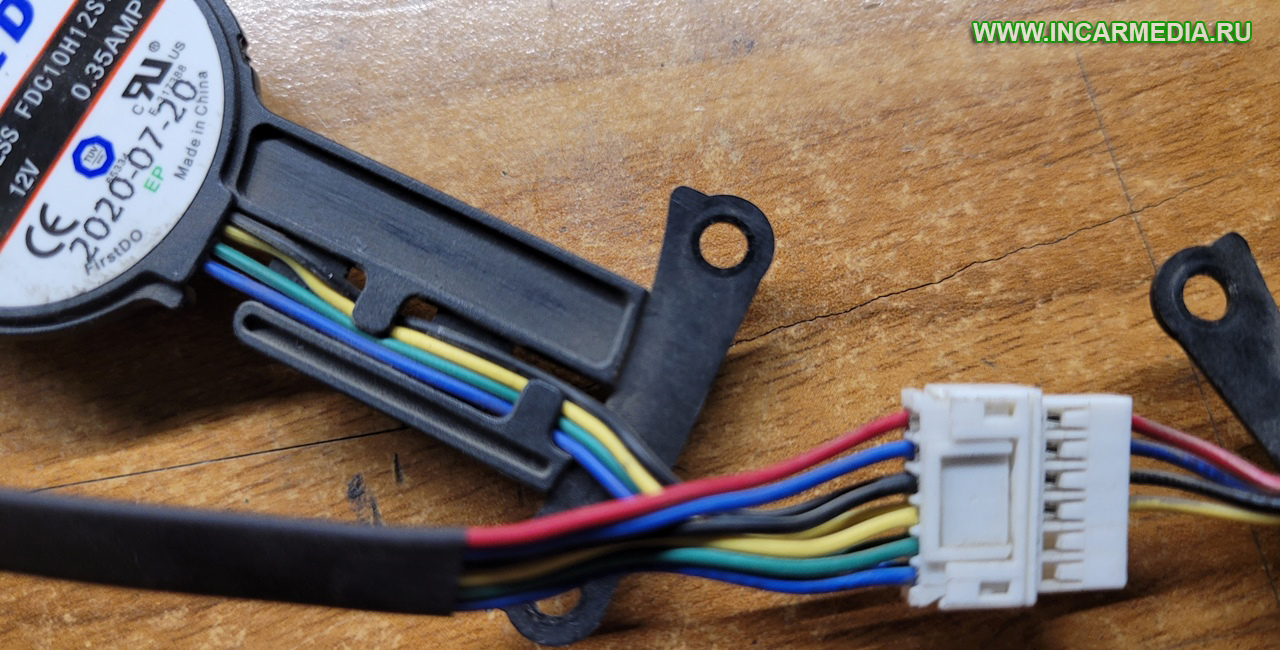

На фото ниже видно, как выглядят разъемы штатных кулеров.

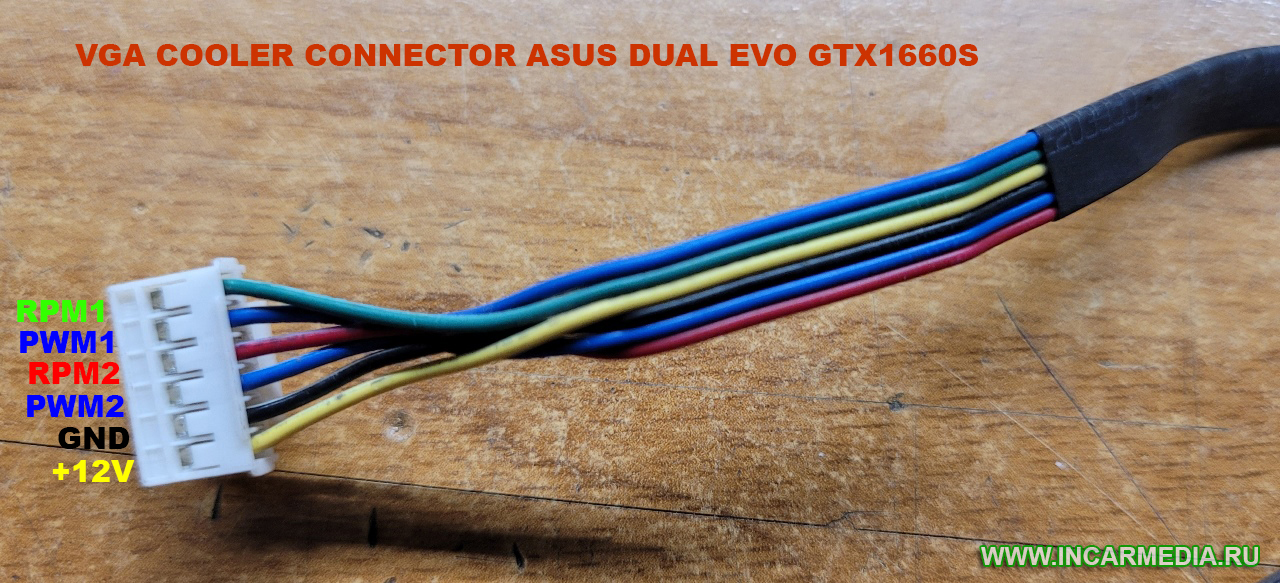

На фото ниже представлена распиновка штатного разъема подключения системы охлаждения видеокарты Asus Dual Evo GTX 1660 Super.
В будущем планируется заменить кулера еще на 2-х видеокартах.
Узнать стоимость и заказать такой комплект для ремонта системы охлаждения данной видеокарты можно связавшись со мной по телефону или whatsapp.
