Разработка устройства 2DIN автомобильного компьютера для автомобиля Suzuki Grand Vitara производилась в программе AutoCAD.

Проектировались чертежи заготовок для вырезания лазером из листового металла для последующей обработки и сборки.

Чертежи заготовок из металла для корпуса 2DIN компьютера. Следует отметить, что суммарная длинна реза данных контуров заготовок и отверстий из металла составила около 16 метров.

Чертежи корпуса компьютера 2DIN

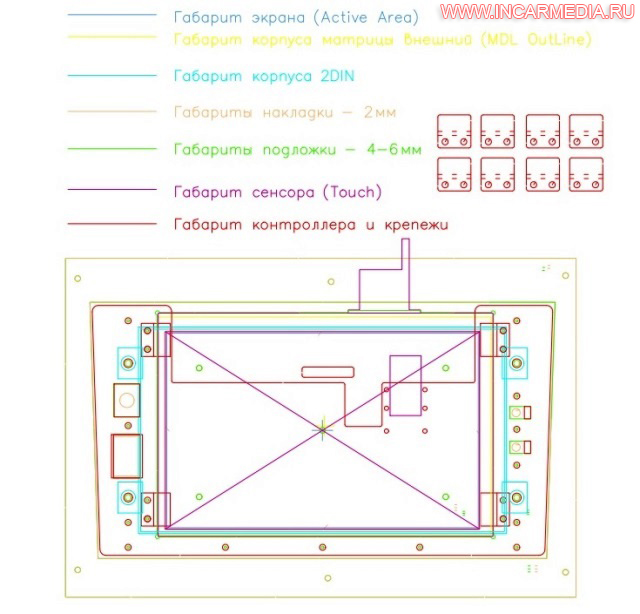

Чертежи заготовок деталей из пластика для изготовления корпуса монитора. Несмотря на точность измерений, спецификации к комплектующим с размерами, неплохую точность изготовления заготовок - с первого раза изготовить правильное изделие по заданным параметрам практически невозможно. Это накладывает некоторое увеличение к стоимости изготовления штучного изделия.

Чертежи деталей и рамки для изготовления монитора

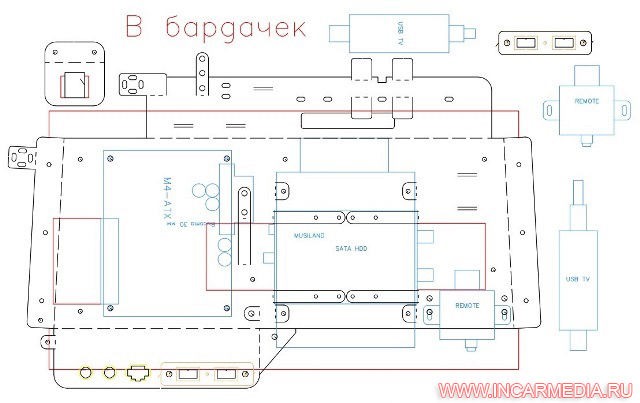

Чертежи заготовки для изготовления крепежных элементов из металла для крепления комплектующих в бардачке автомобиля. Для подгонки и уточнения параметров и размеров, предварительно изготавливается макет из гибкого и недорогого пластика, далее делаются уточнения и макет проверяется еще раз. Данная операция повторяется несколько раз, пока не достигнутся требуемые параметры и размеры.

Чертежи заготовки для крепления комплектующих в бардачке
