Цепи питания, сигнальные цепи и помехи.

 1. Цепи питания

Для некоторых компонентов (источников сигнала и эквалайзеров, например) в большинстве случаев можно использовать уже имеющуюся силовую проводку. Отдельные же усилители (повышенной мощности) потребляют существенно больший ток. Проводка, имеющаяся в автомобиле, не рассчитана на это. Кроме того, поскольку вся проводка в автомобиле собрана в монтажные жгуты, возникает опасность взаимного влияния "автомобильных" и "звуковых" цепей. Исходя из этого, рекомендуется вести положительный провод питания непосредственно на аккумулятор даже в том случае, когда магнитола является единственным компонентом системы. Кроме того, мощность встроенного усилителя магнитолы невелика и даже небольшие потери питающего напряжения ощутимы. В случае же использования внешнего усилителя это требование обязательно.
Минусовой же провод питания системы обычно соединяют с кузовом машины. Он должен быть максимально коротким, а его сечение - не меньше сечения плюсового провода. Соединение с корпусом следует производить через неокрашенный металл кузова. Некоторые автомобили имеют оцинкованный кузов, в этом нужно использовать одну из точек заземления, предусмотренных производителем, во избежание появления помех в системе. Когда кузов автомобиля не новый, переходное сопротивление сварных швов увеличивается, поэтому для уменьшения падения напряжения в этом случае следует минусовой провод также соединить непосредственно с клеммой аккумулятора.
При монтаже силовой проводки нужно прежде всего помнить о соблюдении требований безопасности. Необходимо учитывать: придется ли прокладывать провод по углам, через двери или в моторном отсеке? Такого рода проблемы предъявляют особые требования к выбору провода. Он должен быть гибкий; с толстой изоляцией, не размягчаться при высоких температурах и не трескаться при низких. Особенно это относится к участкам силовой проводки, прокладываемой в моторном отсеке.
Применение жесткого провода с легко трескающейся изоляцией может быть пожароопасно. Чтобы предотвратить возгорание в случае короткого замыкания силового провода, необходимо ввести в цепь плавкий предохранитель. Его устанавливают в разрыв силового провода вблизи от плюсовой клеммы аккумулятора. Держатель предохранителя должен быть надежно закреплен. Ток срабатывания предохранителя выбирается на 20...30% больше максимального потребляемого системой тока. Это не мешает нормальной работе, но гарантирует немедленное отключение цепи при коротком замыкании.
При прокладке силового провода в моторный отсек можно просверлить отверстие в моторном щите или использовать уже имеющееся около рулевой колонки и монтажного блока. Прокладка провода через отверстия с острыми металлическими краями требует резиновых уплотнителей. В моторном отсеке желательно дополнительно защитить провод гофрированной трубкой. Он не должен быть натянут, а в свободных местах его необходимо закрепить с помощью монтажных хомутов или обвязки.

При выборе силовых проводов учитывают особенности того или иного типа, обращая особое внимание на их сечение. Традиционно его измеряют в единицах American Wire Gauge (сокращенно AWG), или просто gauge (калибр). Провода и аксессуары к ним (распределители, разъемы, держатели предохранителей и пр.) во всем мире выпускают именно под такой маркировкой. Чтобы узнать сечение провода для вашей системы, прежде всего нужно определить максимальный потребляемый ток и длину кабеля.

Затем воспользуйтесь сведениями в табл.1 [5], используемой РАСКА (Российской Ассоциацией Соревнований и Конкурсов по Автозвуку) при оценке качества установки:

I (А)

Минимальный калибр провода по AWG [диаметр, мм]

0 - 20

14[2]

10[3]

10[3]

8[4.25]

8[4.25]

8[4.25]

8[4.25]

8[4.25]

20 - 35

10[3]

10[3]

8[4.25]

8[4.25]

8[4.25]

4[6.5]

4[6.5]

4[6.5]

35 - 50

8[4.25]

8[4.25]

8[4.25]

4[6.5]

4[6.5]

4[6.5]

4[6.5]

4[6.5]

50 - 65

8[4.25]

8[4.25]

4[6.5]

4[6.5]

4[6.5]

4[6.5]

4[6.5]

2[7.5]

65 - 85

4[6.5]

4[6.5]

4[6.5]

4[6.5]

2[7.5]

2[7.5]

2[7.5]

1[9.5]

85 - 105

4[6.5]

4[6.5]

4[6.5]

2[7.5]

2[7.5]

2[7.5]

2[7.5]

1[9.5]

105 - 125

4[6.5]

4[6.5]

4[6.5]

2[7.5]

2[7.5]

1[9.5]

1[9.5]

1/0[11]

125 - 150

2[7.5]

2[7.5]

2[7.5]

1[9.5]

1[9.5]

1/0[11]

1/0[11]

1/0[11]

150 - 225

1[9.5]

1[9.5]

1[9.5]

1/0[11]

1/0[11]

1/0[11]

1/0[11]

1/0[11]

225 - 300

1/0[11]

1/0[11]

1/0[11]

1/0[11]

1/0[11]

1/0[11]

1/0[11]

1/0[11]

Длина провода (м)

1

1...2

2...3

3...4

4...5

5...6

6...7

7...8

Для улучшения энергетических показателей системы бортового электропитания параллельно аккумулятору присоединяют конденсатор, причем устанавливают его как можно ближе к наиболее критичному потребителю энергии в аудиосистеме. Это позволит скомпенсировать падение напряжения, возникающее на соединительных проводах на пиках мощности. Установка конденсатора оправдана даже при использовании магнитолы без дополнительных компонентов - в этом случае значительно улучшается воспроизведение пиков сигнала, звучание перестает быть "зажатым".
Для определения емкости конденсатора пользуются эмпирически выверенным соотношением - 1 фарада на киловатт. Например, для системы с потреблением энергии 100 вт подойдет конденсатор 100 000 мкф. Для магнитолы достаточно конденсатора емкостью 47...68 000 мкф. Некоторые производители аудиотехники, например , Phoenix Gold, выпускают конденсаторы большой емкости, специально предназначенные для автомобильных аудиосистем, однако их стоимость чрезмерно велика. Практически при мощности усилителей до 50-100 Вт с успехом можно применить и обычные оксидные конденсаторы большой емкости или батарею из параллельно включенных конденсаторов меньшей емкости. Используя для этой цели конденсаторы широкого применения, нужно ориентироваться на максимально допустимую для них температуру - летом в автомобиле, стоящем на солнцепеке, температура может достигать 50...60 градусов. Предпочтение следует отдавать конденсаторам, которые имеют предохранительный клапан (пробку), в крайнем случае - с насечкой на корпусе.
Учитывая изменения напряжения в бортовой сети автомобиля, рабочее напряжение конденсаторов должно быть не менее 16 вольт. Однако нужно иметь в виду следующее обстоятельство. При выходе из строя регулятора напряжения в бортовой сети оно может подняться с 14 до 18...20 вольт, поэтому для предотвращения пробоя конденсаторов рабочее напряжение следует выбрать большим - 20...25 вольт.

Непосредственная зарядка конденсатора большой емкости от бортовой сети опасна. Поэтому для ограничения тока первоначальную зарядку нужно проводить через резистор сопротивлением 10...20 Ом или, что проще, через автомобильную лампу накаливания. Погасание лампы укажет на то, что дальнейшую зарядку можно проводить "напрямую". Если владелец автомобиля отключает аккумулятор на ночь, для зарядки конденсатора рекомендуется использовать несложное устройство, схема которого показана на рис.5.

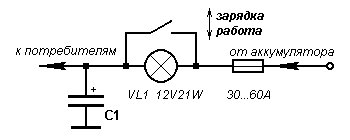

Схема устройства для заряда конденсатора

Выключатель применяют любого типа, важно только, чтобы он был рассчитан на максимальный потребляемый системой ток.

2. Сигнальные цепи и помехи

    Изложенные выше правила выбора провода и монтажа цепей питания справедливы и для сильноточных сигнальных цепей. Так, при выборе сечения провода для подключения динамических головок можно с успехом воспользоваться приведенной выше таблицей, уменьшив ток соответственно числу каналов усилителя. Как правило, провода, предлагаемые изготовителем в комплекте с динамическими головками, в большинстве случаев совершенно не пригодны для нашей цели. Сопротивление двойного провода длиной 2 м может иногда достигать 0,5...0,7 Ом, что при использовании усилителя магнитолы приводит к ощутимым потерям мощности. Поэтому на "колоночных" проводах тоже экономить не стоит.
    Особая надежность провода требуется при установке динамических головок в двери автомобиля. Ни в коем случае нельзя пропускать провод "под обивку" - он должен проходить через отверстия в металле двери и стойки, обязательно защищенный направляющей трубкой. Эти меры гарантируют от возможного защемления провода, его перегибов и образования петель.
    Прокладка проводов к громкоговорителям обычно не вызывает проблем. Исключение составляют некоторые типы современных автомобилей зарубежного производства. Они настолько насыщены электроникой, что при неудачном монтаже наводки на провода АС могут быть ощутимы на слух. Чтобы избежать неудачи, следует предварительно уточнить местонахождение бортового компьютера и расположение кабелей, по которым происходит обмен данными.
    Монтаж межблочной сигнальной проводки заметно влияет на качество звуковоспроизведения. Основная проблема большинства принятых сегодня вариантов компоновки аудиосистемы - большая длина межблочных кабелей. Чаще всего CD-чейнджер размещают в багажнике, а сигнал для регулировки и дальнейшего усиления подается на вход магнитолы, установленной в панели приборов. При наличии дополнительного усилителя его обычно тоже устанавливают в багажнике, поэтому длина кабеля как минимум удваивается. Собственная емкость при такой длине уже может оказывать влияние на передачу верхних частот. Поэтому входное сопротивление автомобильных усилителей и линейных входов магнитол весьма низкое (порядка 10 кОм). Несмотря на это, лучший выход из положения - рациональная компоновка системы и использование межблочных кабелей минимально необходимой длины. Спрятанные "с глаз долой" излишки кабеля могут ухудшить воспроизведение высших частот.
    Для решения проблемы наводок наиболее широко используются два способа - повышение выходного напряжения источников сигнала и применение дифференциальных (балансных) линий связи. Соответственно тому, как выполнены линейные выходы источника сигнала и вход усилителя, выбирается и тип межблочных соединений.
    Применение балансных линий характерно для компонентов высокой ценовой категории и гарантирует прекрасную помехозащищенность. Напряжение сигнала поступает на входы дифференциального усилителя в противофазе, а помехи - в фазе и подавляются (рис.6).

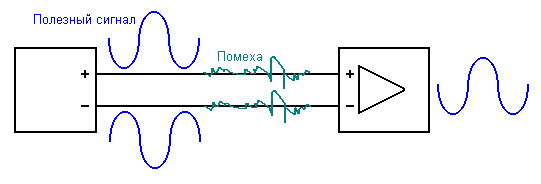

 Схема работы балансной линии

Однако это справедливо только при полной симметрии линии. Использование симметричного входа с несимметричным выходом (и наоборот) сводит на нет все преимущества этой схемы. В данном случае лучшее решение - применять симметрирующее устройство, наиболее изящное - трансформатор, но для обеспечения необходимых качественных показателей он может оказаться слишком дорогим.
    Основных источников помех в автомобиле два - система зажигания, создающая трески и генератор, помеха от которого ощущается как тональная с переменной частотой. Помехи от системы зажигания полностью исключить нельзя, но можно значительно уменьшить. В автомобилях с традиционной (контактной) системой зажигания применение распределителя зажигания со встроенным помехоподавляющим резистором или высоковольтных проводов с распределенным сопротивлением позволяет значительно снизить мощность помех. Дальнейшее снижение уровня помех обеспечит экранированный кабель.
    Помехи от работы генератора могут быть вызваны плохим состоянием коллектора и регулятора напряжения. Но даже при идеальном состоянии генератора при наличии в системе нескольких компонентов помехи могут прослушиваться из-за неправильно выполненного заземления. Если в системе существует несколько точек заземления, то при соединении компонентов между собой образуется паразитный контур. Вот почему нельзя допускать соединения общего провода компонентов между собой через межблочные кабели. По этой же причине экран не должен служить сигнальным проводником.
    Реализовать это условие просто - при самостоятельном монтаже разъемов на кабель экран с одной стороны не припаивают. При использовании готовых кабелей лепестки RCA-штекера можно изолировать от корпуса разъема тонким слоем изоляционной ленты. Такой же способ позволит выяснить, с какой стороны лучше изолировать экран - со стороны источника сигнала, или со стороны усилителя. Если же и эта мера не поможет - остается использовать для всей системы единственную точку заземления, лучше всего - на минусовой клемме аккумулятора.
