Кнопки - технология изготовления ver.1.0
Процесс изготовления практически любых кнопок с нанесением надписей и с подсветкой.
Технология изготовления - рисунок в разрезе.
Вырезанные лазером цилиндры из оргстекла: d=6мм, h=4мм, D=8mm, H=10мм.
Справа вверху больший цилиндр - нижняя часть кнопки, остальные - верхняя часть, будут склеены вместе. Глубина гравировки рисунка примерно 0,5 мм.
Заливка рисунка черной краской. Черная краска заполнит выгравированный рисунок, поверхность самой кнопки будет зашкурена и будет матовой, рисунок будет черным, на фоне светящейся кнопки.

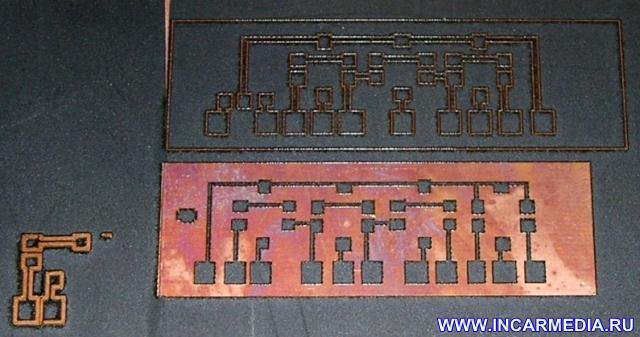

Изготовление печатной платы методом лазерной резки. Сдираем наклеенную прорезанную пленку, та пленка, что осталась защитит от растворения металл.

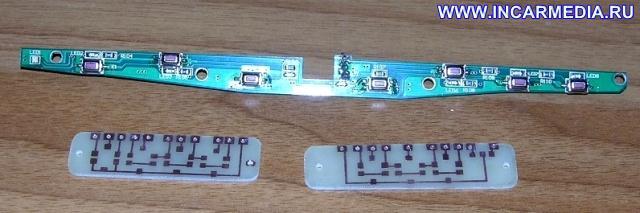

Донор для изделия - плата от Prology PCM-700 (сверху). Готовые печатные платы (снизу).
Готовые платы с кнопками и светодиодами для рамки крепежа матрицы. Тактильные кнопки, резисторы, светодиоды, фотодатчик - поверхностный монтаж.
Рамка для крепежа матрицы в автомобиль Mazda Premacy, видны отверстия для установки кнопок и плат.
Внешний вид переходной 2DIN рамки - оригинал и копия с оригинала.

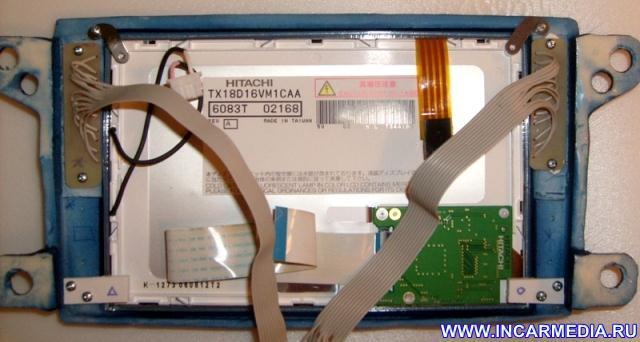

Готовая рамка, матрица с тачем, кнопки установлены, сверху прикручены платы с припаянными кнопками и светодиодами.
Прикрученный держатель платы контроллера.
Контроллер матрицы прикручен к держателю.
Готовый для установки монитор.
Кнопки нажимаются и работают, вид сверху.

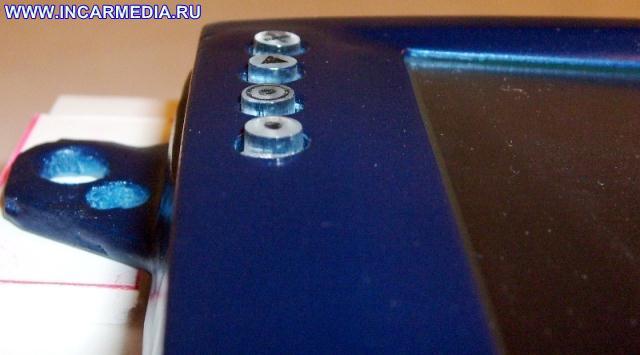

Кнопки - вид сбоку.

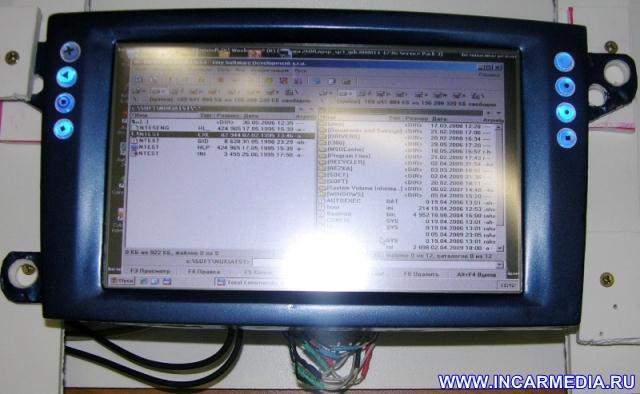

Включаем и проверяем - все работает.
Устанавливаем на место, все встало как родное.
Долго думали в какой цвет покрасить, решили в цвет машины.
